28.5.07

HERRAMIENTAS PARA EL COMBATE DE INCENDIOS FORESTALES


EXTINTOR DE AGUA DE MOCHILA



Extintores de mochila , Aparato aplicador de agua en chorro lleno o pulverizada, compuesto por un depósito dorsal, latiguillo de conexión y bomba o lanza de accionamiento manual. Existen dos tipos de depósito: rígido y flexible. El depósito rígido es el más utilizado.Se utiliza en ataques directos, sobre frentes débiles, incipientes o de combustibles ligeros. En ataques indirectos, en operaciones de apoyo en quemas de ampliación en líneas de defensa, contrafuegos, control de focos secundarios y operaciones de remate refrescando el perímetro del incendio.

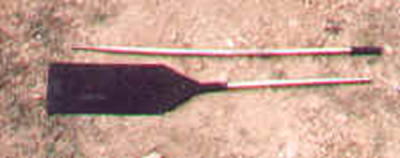

HERRAMIENTA FORESTAL BATEFUEGOS (MATAMOSCAS)



Batefuegos Herramienta destinada a apagar el fuego por sofocación (desplazamiento del aire), consiste en un mango de madera o metálico terminado en una pala elástica de goma con una longitud total de 2 metros, ancho de la pala igual a 30 cm y peso igual o inferior a 2,5 kg. Se emplea en el ataque directo dando golpes secos repetidamente sobre las ramillas desnudas, la hierba, la hojarasca, etc. En ataque indirecto se utiliza para la creación de líneas de defensa en combinación con la antorcha de goteo evitando que el fuego provocado se extienda a lugares no previstos en la operación.

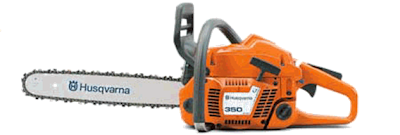

HERRAMIENTA FORESTAL MOTOSIERRAS



Motosierras:Herramienta cortante motorizada utilizada por personal combatiente especializado en ataque por el método indirecto, cuya misión es cortar ramas y matorral grueso con el fin de crear líneas de defensa. Básicamente, el aparato estará constituido por un motor de explosión monocilíndrico de dos tiempos de alta resistencia y refrigerado por aire. Carburador de membrana para trabajar en cualquier posición, sistema eléctrico blindado contra la humedad, silenciador, refrigeración forzada de aire mediante turbina, depósito de combustible con válvula de aireación y antiderrame, arranque manual, sistema de engrase automático. La espada dispondrá de una cadena de eslabones tipo gubia, fácilmente reemplazables y con dispositivo de tensado. Especialmente indicadas para la realización de líneas de defensa en zonas arboladas, gran rapidez en el talado, desramado y tronzado de árboles jóvenes. Su uso requiere para los operarios elementos de protección especiales.

HERRAMIENTA FORESTAL LA PALA



Pala Herramienta manual compuesta por una placa acerada, ligeramente cóncava de forma ojival, con filo en su contorno lateral y ojo en la zona posterior para enastarla en un mango de madera. La longitud total entre 1250 y 1300 mm; ancho 200 mm; peso 2kg. Utilización en ataque directo e indirecto, control de focos secundarios, quemas prescritas, contrafuegos, operaciones de remate y preparación de puntos de agua.

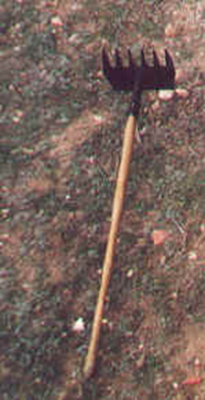

HERRAMIENTA FORESTAL RASTRILLO-AZADA (MACLEOD)



Rastrillo- azada (denominada Macleod en Estados Unidos): Herramienta compuesta de una placa plana de acero estampado con seis dientes gruesos en un lado y corte en el opuesto, provista de un casquillo de hacer soldado en su parte central para enastarlo en un mango de madera. Utilización en ataque directo, ampliación y consolidación de líneas de defensa, corte y rastrillado de combustibles ligeros, raspado hasta el suelo mineral, contrafuegos, control de focos secundarios y operaciones de remate.

HERRAMIENTA FORESTAL HACHA - AZADA (PULASKI)



Hachas-azada (denominada Pulaski en Estados Unidos):Herramienta compuesta por una placa acerada con dos filos opuestos en planos perpendiculares y un ojo central para enastarla en un mango de madera. Longitud total máxima de 900 mm y peso de 2 kg aproximadamente. Se utiliza para la extinción mediante aporte de tierra suelta por excavación, para la apertura y ampliación de líneas de defensa, eliminación de combustible, quemas prescritas, control de focos secundarios, operaciones de remate y preparación de puntos de agua.

14.5.07

ACTUACION EN INCENDIOS EN PLANTAS INDUSTRIALES


ANTES DEL INCENDIO

Ayuda Mutua:

El sentido común sugiere que cuanto más pronto se pueda alertar a las acerca de la presencia de un fuego, tanto mayores serán las posibilidades de que las pérdidas reales y tangibles, tanto en vidas humanas como en dinero, se puedan reducir considerablemente. Por lo tanto una de las primeras acciones de la oficialidad debe ser el de la entrar en contacto con los directivos de la planta para establecer un procedimiento de ayuda mutua, para casos de emergencias, entre el Cuerpo de Bomberos y la Brigada Industrial. En este procedimiento se debe contemplar el aviso para los casos de emergencias (sobres con claves) por ejemplo.

Reconocimiento del área industrial:

Es necesario que los Bomberos conozcan las instalaciones de la planta para que sepan exactamente:
· Los materiales peligrosos que se almacenan.
· Los emplazamientos de las bodegas, talleres, etc.
· Entrada para los vehículos de los bomberos (si estos pasan por la puerta por ejemplo)
· Ubicación de la red interna contra incendios (grifos y gabinetes)
· El material contra incendios que se utiliza la Brigada (si es compatible con el de bomberos).

Ejercicios y simulacros

Se deben efectuar ejercicios y simulacros al interior de la planta y en conjunto con la Brigada de Emergencias, para detectar falencias y corregirlas antes de la ocurrencia de un siniestro.

DURANTE EL INCENDIO

Actuar coordinadamente con la Brigada de Emergencias de la Planta

Ellos conocen mejor las instalaciones y el proceso que se lleva a cabo en la planta y los riesgos asociados en un incendio en esta. También se debe considerar los aportes de materiales combustibles al incendio, debido al mismo proceso operativo de la planta, por lo que se debe considerar el cierre de circuitos de la planta o de válvulas para evitar que flujos de los procesos sigan llevando combustible al incendio. La detención total de la planta es una alternativa que debe ser discutida con la administración.
Bloquear energías y/o equipos

Debe ser una preocupación permanente el mantener bloqueado con medios físicos (candados) la energía eléctrica y/o equipos que pueden ser puesto en marcha de manera accidental o por control remoto, los que pueden lesionar al personal involucrado en el combate de incendio. Esto debe estar coordinado con el personal de la Brigada de Emergencia y establecidos en procedimientos previos.

Reducir la contaminación

Se debe intentar mantener una “pluma” con el humo con la finalidad que los gases tóxicos suban y no se encuentren a nivel de piso en donde serán más nocivos para el personal que combate el incendio y la población expuesta que vive alrededor de la planta. Una evacuación del área requerirá actuar coordinadamente con la Policía y otros organismos.

Las aguas residuales empleadas durante el combate de incendios deben ser canalizadas a piscinas decantadoras de la misma planta y en el peor de los casos tratar de contenerlas antes que lleguen a los sistemas públicos de alcantarillados ya que en se pueden producir daños en las plantas de tratamiento de aguas servidas de la comuna.

DESPUES DEL INCENDIO

Dejar una “guardia de cenizas”, que tendrá como finalidad el vigilar los posibles rebrotes de las llamas.
Cuantificar los gastos generados en el control del incendio, incluidas las horas hombre empleadas.
Implementar una vigilancia médica sobre los Bomberos participantes para detectar cualquier intoxicación con síntomas tardíos.
Hacerse parte en la investigación de los origines y causa del siniestro

7.5.07

LA MADERA

En la actualidad, la madera ha jugado un rol secundario en la construcción de nuestro país, debido a su incuestionable combustibilidad. La imagen actual de la madera, no hace justicia a sus numerosas ventajas constructivas, ya que es considerada como un material altamente inflamable y, por ende, peligroso. No obstante, y como contrapartida, cabe destacar su gran versatilidad, resistencia sísmica, calidez, rapidez de construcción, fácil transporte y buena aislamiento térmica, entre otros, como características que le permiten ser parte integral de múltiples aplicaciones.

Existen maderas de diferentes especies, propiedades, colores, texturas y composición, que determinan su uso final. La madera presenta una muy buena resistencia al fuego gracias a la capa de carbón que forma bajo la acción de las llamas.

Combustibilidad v/s Incombustibilidad

La incombustibilidad en un material de construcción ha sido valorada de manera ilógica, ya que los efectos secundarios de la exposición a altas temperaturas, que son potencialmente desastrosos, a menudo son ignorados. La madera es un combustible que, en muchos casos, puede llegar a presentar una mayor seguridad frente a la acción prolongada de las llamas frente a otros materiales ciertamente incombustibles, pero que pierden estabilidad estructural cuando alcanzan determinadas temperaturas. En el caso de la madera de grandes dimensiones bajo la acción del fuego, se produce una carbonización en la superficie formando una capa que actúa como aislante, que impide la propagación de la llama hacia su interior. De esta forma, las propiedades mecánicas de la madera residual permanecen intactas, garantizando la estabilidad de la estructura durante un período. Por el contrario, los elementos y estructuras de aluminio, acero y concreto pueden en ese mismo lapso colapsar o destruirse completamente. En general, existe una confusión respecto a la respuesta de la madera frente a la acción de las llamas. Por ello, se deben distinguir dos criterios totalmente diferentes y complementarios entre sí:
- Reacción al Fuego
- Resistencia al Fuego
La mayoría de los materiales y elementos constructivos utilizados en edificios públicos, viviendas y otros, deben ser sometidos a ensayos de laboratorio para ser clasificados de acuerdo a estos criterios.

a) Reacción al fuego: Se evalúa en materiales de construcción a través de parámetros tales como tiempo de ignición, propagación de llama, tasa de calor liberado y generación de humos, entre otros.

b) Resistencia al fuego: Se mide en minutos, y es la capacidad que exhibe un elemento de construcción para conservar durante cierto tiempo sus cualidades estructurales. Bajo estas consideraciones, la madera presenta una muy buena resistencia al fuego gracias a la formación de la capa de carbón; en cambio, su reacción al fuego es limitada puesto que cuando forma parte de muebles, revestimientos de muros y cielos u otras aplicaciones que utilizan piezas más delgadas, arde con facilidad.

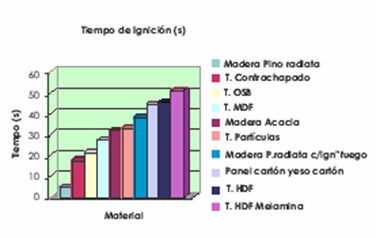

Tiempo de Ignición de la Madera


El tiempo de ignición de los materiales ensayados se ubicó entre los 5 y 50 segundos, resultando ser la madera de pino radiata la que presentó mayor rapidez de encendido. Este tiempo fue visiblemente mejorado cuando se utilizó un producto ignífugo, lo que amplió el tiempo en 30 segundos más. Los tiempos más largos se observaron en las muestras de tableros de alta densidad. Respecto a las maderas, el tiempo de ignición se ve fuertemente afectado por la densidad y contenido de humedad, presentando la madera de Acacia un tiempo de 31 segundos, a diferencia del pino que sólo tardó cinco segundos en encenderse.

Tasa de Calor Liberado de la Madera




Respecto a la tasa de calor liberado, las cifras arrojadas durante los ensayos resultan ser igualmente interesantes y exigen una correcta interpretación. Hasta el momento, en el campo de la reacción al fuego de los materiales, entre ellos la madera, sólo se había estudiado el índice de propagación de llama, bastante aplicado por los Códigos de la Construcción en Canadá y Estados Unidos. Cuando un producto presenta un alto índice de propagación de llama o una rápida ignición, esto no necesariamente quiere decir que las condiciones del incendio lleguen a ser peligrosas. Tal comportamiento, sólo sugiere cierta predisposición a presentar algún daño en condiciones de incendio. En cambio los incendios que involucran altas tasas de liberación de calor, son intrínsecamente peligrosos, ya que dan origen a altas temperaturas y a un mayor flujo de calor, lo cual resulta ser letal para las personas. En la figura se observa que las muestras de madera de pino con ignífugo y de cartónyeso- cartón arrojaron las cifras más bajas. En cambio, la tasa de liberación de calor resultó ser más alta para tableros OSB y madera de Acacia.

1.5.07

DATOS PARA INSPECCIONES DE PREVENCIÓN DE INCENDIOS

Esta información es una guía de índole general y no pueden ser asumidas como absolutas y determinantes en la inspección de prevención de incendios ya que las medidas a observar dependerán de los factores que influirán en cada situación particular

Clasificación de las resistencias al fuego.


La resistencia al fuego es el periodo de tiempo que el miembro o conjunto de elementos resisten durante un ensayo de incendio sin colapsar estructuras. Una resistencia se mide en tiempos enteros, puede ser de 15 min. 30 min. 45 min. 1 hrs. 2 hrs. 3, 4, hrs. Organismos como la Underwrites laboratorios (UL) y la Factory mutual (FM) y la oficina nacional de Normas de EEEUU y Canadá publican los resultados de estos ensayos.
Las clasificaciones de resistencias al fuego se fijan en intervalos normalizados. Si una clasificación indica que el conjunto estructura es de 2 horas, significa que el conjunto resistió el ensayo durante 2 hora o más sin derrumbarse.



Como Soportan las estructuras de hormigón armado las exposiciones al fuego.


El hormigón armado tiene una baja conductividad térmica y una baja capacidad térmica por lo que proporciona una buena protección para las armaduras de hierro. La característica más significativa es el hecho de que las temperaturas varían considerablemente a través del espesor del hormigón incluso después de una exposición prolongada, ayuda en esto la humedad del hormigón. Por lo tanto el hormigón tiene un efecto aislante y una capacidad de resistencia muy superior a la de otras construcciones. El hormigón tiene una mayor resistencia a los esfuerzos que debe soportar las estructuras que se han sometido a elevadas temperaturas lo que le da mayor estabilidad estructural.

Los conjuntos forjados de piso y/o cielo falsos; como se comportan al fuego.


Es importante la resistencia al fuego de los forjados pisos/falsos ya que evitan que el fuego se propague de manera vertical de un piso a otro. Se debe prestar atención al detalle de los orificios que los atraviesan ya que si no están bien protegidos pueden disminuir su resistencia al fuego. La sujeción de los cielos influye sobre la resistencia al fuego de los pisos o forjados ya que el calor se puede conducir a través de los clavos y si no se mantiene la integridad de los cielos se pueden producir fallos prematuros. Lo recomendable es usar tornillo auto barrenantes para fijar las placas de yeso ya que dañan menos a estos materiales blandos.

Los elementos estructurales del acero, como se comportan frente al fuego.


El acero está normalmente protegido contra el fuego con una placa de hormigón, yeso o fibras. También se les instala barreras para retardar el calor del fuego o impedir la elevación de la temperatura del acero a niveles críticos ya que el acero cuando es sometido a altas temperaturas pierde sus propiedades y puede hacer colapsar el conjunto estructural. La temperatura crítica es sobre los 538° C.

La relación tiempo – T° de un incendio.

Con los datos de abajo se puede construir una curva que tiene una relación tiempo – temperatura para determinar la resistencia al fuego de los conjuntos estructuras. Se usa esta relación desde el año 1918. La curva relación tiempo- temperatura considera la carga de fuego que tiene un edificio o sala por cada mts2 con estos datos se hicieron varios ensayos incendiando edificios y registrando las observaciones hasta que se concluyo los siguientes datos:

5 min 537°C
10 min 704° C
30 min 843°C
1 hr 926 °C
2 hr 1010°C
4 hr 1093°C
8 hr 1260°C

Las temp sobre los 600°C generan autoignición de los combustbles por lo tanto se debe de tratar de extinguir los fuego en los tiempos anterior a que el fuego alcance estas temp.

Comportamiento del fuego-llamas-gases-temperaturas (relación)

En un área industrial, el fuego puede surgir sin producir una combustión súbita debido a que existen grandes espacios. Si el calor generado por las llamas afecta una superficie de los muros cortafuegos se podrá propagar el incendio a través de las aberturas. Cuando las llamas del fuego se generen, y los gases que se acumulan en la parte superior de la sala cuando la temperatura alcance sobre los 600° C aprox. (1100°F) se va a producir una combustión súbita generalizada. La relación existente indica que la temperatura del gas acumulado en la parte superior depende del calor desprendido por el fuego, ventilación del recinto, carga combustible y dimensiones de la sala.
Gases calientes
210°C
La T° se eleva
Si el muro es de concreto
El calor se eleva rapida%
Si la distancia d= 35 mm y si ha estado 4 hrs expuestoal calor del incendio pierde su resitencia a los esfuerzos de tracción, comprensión, flexión y si la loza esta cargada con un peso la loza cae o se dobla.

Si la distancia fuego de una estructura de hormigón armado es = o menor a 25 mts.que sucede con la estructura de hormigón armado.


A mayor distancia, menor exposición por lo tanto necesita una menor resistencia al fuego. Pero un edificio construido de hormigón armado puede verse afectado por la temperatura de un incendio ya que puede perder resistencia. La pérdida de resistencia se debe principalmente a la calidad del árido que se emplea en la construcción. La pérdida de humedad del hormigón también influye en su resistencia ya que éste lo pierde por la vaporización debido al calor. La cara del muro que está expuesto directamente se comenzará a debilitar y si es un muro portante, podría caer hacia fuera de la estructura.

En un incendio industrial, cual es el nivel aceptable para mantener la respiración del individuo.
El DS 594, establece que el mínimo de oxigeno que debe existir en el aire para mantener de una persona es de un 18% , por lo tanto si un individuo se expone a un % inferior al señalado se expone a sufrir consecuencias como mareo, desmayos y la muerte.

Grado de resistencia frente a incendios de materiales o elementos estructurales de acero.


El acero es incombustible por lo que no alimenta al fuego pero pierde resistencia cuando se somete a altas temperaturas. Dependiendo de la función de la estructura de acero en el conjunto y las tensiones a las que esta sometido, dependerá la gravedad de la exposición al calor de un fuego. El acero cuando se somete a temperatura pierde su límite elástico y resistencia a las tensiones y deformaciones y mientras mayor sea el esfuerzo de las cargas más rápido será el fallo. La temp crítica a lacual disminuye los límites de elasticidad es de 600°C ( 1100°F).

Todo material de un edificio ¿Qué tipos de resistencias pierde y porque?


Las estructuras pierden resistencia a la compresión, tracción y flexión, debido a que la temp. de un incendio afectará las propiedades físicas químicas de los materiales que componen las estructuras disminuyendo o eliminando las propiedades que las hacen resistentes.
